当社ひずみゲージ式変換器のコネクタは標準的にNDIS規格コネクタを採用しております。また、ブリッジ回路とコネクタ及びケーブル結線は下図のように接続されています。 尚、一部の製品では特殊コネクタ＆ケーブルを利用している製品もありますので、コネクタ＆芯線色が該当しない場合は変換器に添付されてます結線図をご参照下さい。

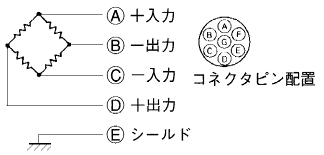

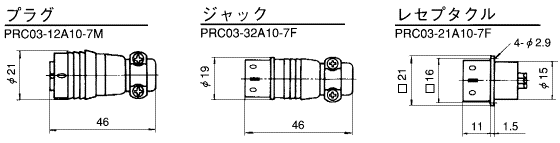

NDIS規格コネクタの種類とピンアサイン

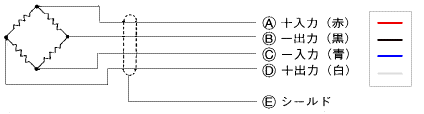

４芯シールドケーブルの配線色とNDIS規格コネクタ接続

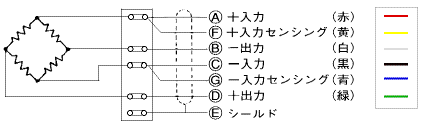

６芯シールドケーブルの配線色とNDIS規格コネクタ接続

ケーブル取出し方法とコネクタの種類

1.直出し3ｍ/5ｍタイプ：変換器から直接ケーブルが出ているもので、一部の機種を除きケーブル先端はむき出しとなっています。
注）ケーブル先端をNDIS規格コネクタ／プラグ取付可能（別途費用）。

2.直出し0.3mタイプ／先端ジャック付：主に、変位変換器・小形圧力変換器に採用しているケーブル取り出し方法で、直出し0.3mで先端にNDIS規格コネクタ／ジャックを取りつけて付属の中継ケーブルで接続します。
注）変位変換器は中継ケーブルが付属しておりません。必要に応じてご手配下さい。

3.NDIS規格コネクタ／レセクタクル取付：主に、ロードセル・トルク変換器・圧力計等に採用している方法で、付属の５ｍ中継ケーブルで接続します。

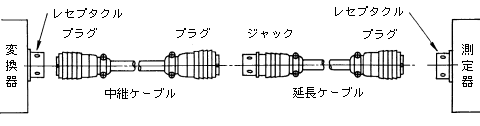

注）下図のようにワンタッチコネクタで延長ケーブルへの接続も可能です。

4.中継ケーブル型式／例
L-A-5/C84PP-005（Φ8mm-4芯シールドケーブル、プラグ＆プラグ付）
C-A-5/C64PP-005（Φ6mm-4芯シールドケーブル、プラグ＆プラグ付）

5.延長ケーブル型式／例
L-B-5/C84PJ-005（Φ8mm-4芯シールドケーブル、プラグ＆ジャック付）
C-B-5/C64PJ-005（Φ6mm-4芯シールドケーブル、プラグ＆ジャック付）
