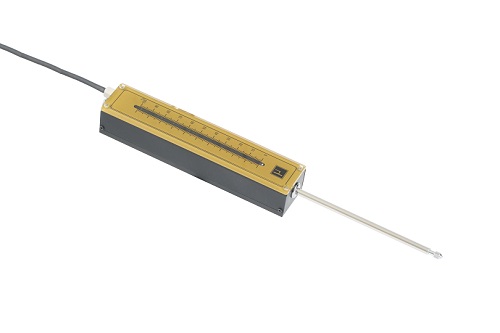

TCLB-A
-
特長・用途
- 摺動抵抗線式
- 目盛盤付き
- 安定した測定が可能
- Bタイプは高感度型
- 作動方向にケーブルが出ており設置が容易
型式・外観寸法
形式名と定格変位・寸法（単位：mm）・測定反力・質量
| 形式名 | 定格変位 | A | B | C | D | E | F | G | H | J | K | 反力(N) 始点／終点 | 質 量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TCLB-30A | 30 mm | 129.4 | 76 | 46.7 | 32 | 27 | 27 | 35 | – | 6 | 5 | 1.8/3.5 | 250 g |
| TCLB-50A,B | 50 mm | 169.4 | 96 | 66.7 | 32 | 27 | 27 | 40 | – | 6 | 5 | 1.9/3.5 | 280 g |
| TCLB-100A,B | 100 mm | 276.4 | 153 | 116.7 | 32 | 27 | 27 | 70 | – | 6 | 5 | 1.9/3.2 | 320 g |
| TCLB-200A | 200 mm | 510 | 266 | 235.5 | 41 | 30 | 28 | 80 | 120 | 6 | 6 | 3.5/8.0 | 630 g |
| TCLB-300A | 300 mm | 814 | 411 | 364 | 70 | 45 | 46 | 75 | 254 | 10 | 10 | 9.5/13.0 | 2.5 kg |
※質量はケーブルを含みません。
仕様・規格
| 定格出力 | 1.5 mV/V±1 % （Aシリーズ） |
|---|---|
| 100×10-6ひずみ／mm（Bシリーズ） | |
| 直線性 | 0.2 %R.O. |
| ヒステリシス | 0.2 %R.O. |
| 繰り返し性 | 0.1 %R.O. |
| 推奨印加電圧 | 10 V 以内 |
| 許容印加電圧 | 12 V |
| 入力抵抗 | 350 Ω |
| 出力抵抗 | 350 Ω |
| 温度補償範囲 | 0～50 ℃ |
| 許容温度範囲 | 0～60 ℃ |
| 零点の温度特性 | 0.02 %R.O./℃ |
| 出力の温度特性 | 0.01 %/℃ |
| ケーブル | Φ4 mm-4芯シールド0.3 ｍ、先端コネクタ付（30～100mm） |
| Φ6 mm-4芯シールド0.3 ｍ、先端コネクタ付（200～300mm） | |
| コネクタ | ジャック／PRC03-32A10-7F |
