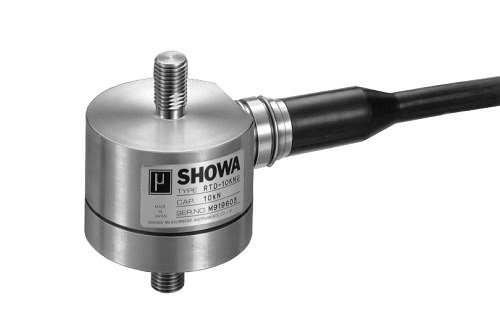

RTD-UA
-
特長・用途
- 完全防水対応（JIS C 0920 7等級／防浸型）
- オールステンレス製
- 不活性ガス封入、密閉構造
- 小型・軽量（アダプタ取外し可能）
- 引張・圧縮の両用可能
型式・外観寸法
型式名と定格容量・寸法（単位：mm）・固有振動数・質量
| 型式名 | 定格容量 | 固有振動数 | 質 量 |
|---|---|---|---|
| RTD-500NUA | 500 N | 3.6 kHz | 0.8 kg |
| RTD-1KNUA | 1 kN | 5.4 kHz | 0.8 kg |
| RTD-2KNUA | 2 kN | 7.8 kHz | 0.8 kg |
| RTD-5KNUA | 5 kN | 13 kHz | 0.8 kg |
| RTD-10KNUA | 10 kN | 16 kHz | 0.9 kg |
| RTD-20KNUA | 20 kN | 23 kHz | 0.9 kg |
※1箇所（アダプタ取付ネジ）は、定格／10 kN,20 kNでは８本締めとなります。
※Ａ面には取付治具が機械的接触しないように設置下さい（ギャップ：0.5～1 mm）。
※質量はケーブルを含みません。
※全て受注生産品です。
仕様・規格
| 許容過負荷 | 150 %R.C.(500 N～10 kN) |
|---|---|
| 120 %R.C.(20 kN) | |
| 定格出力 | 2 mV/V±1 % |
| 直線性 | 0.15 %R.O. |
| ヒステリシス | 0.15 %R.O. |
| 繰り返し性 | 0.1 %R.O. |
| 推奨印加電圧 | 12 V 以内 |
| 許容印加電圧 | 20 V |
| 入力抵抗 | 425 Ω |
| 出力抵抗 | 350 Ω |
| 温度補償範囲 | -10～60 ℃ |
| 許容温度範囲 | -30～80 ℃ |
| 零点の温度影響 | 0.01 %R.O./℃ |
| 出力の温度影響 | 0.01 %/℃ |
| ケーブル | Φ8.5 mm-4芯シールドケーブル5 ｍ、先端むき出し |
