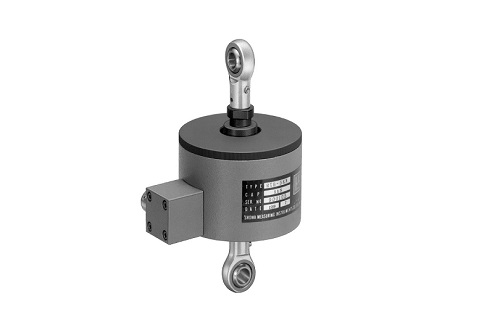

RTB
-
特長・用途
- 高信頼、汎用タイプ
- 材料試験機に最適
- 豊富な納入実績・ローコスト
- 広範囲な定格容量（50 N～5 kN）
- 引張用ロッドエンド付属
- 精度クラス：0.15 %
型式・外観寸法
型式名と定格容量・寸法（単位：mm）・固有振動数・質量
| 型式名 | 定格容量 | 固有振動数 | 質量 |
|---|---|---|---|
| RTB-50N | 50 N | 0.01 kHz | 2.3 kg |
| RTB-100N | 100 N | 0.02 kHz | 2.3 kg |
| RTB-200N | 200 N | 0.03 kHz | 2.3 kg |
| RTB-500N | 500 N | 0.04 kHz | 2.3 kg |
| RTB-1KN | 1 kN | 0.06 kHz | 2.3 kg |
| RTB-2KN | 2 kN | 0.08 kHz | 2.5 kg |
| RTB-5KN | 5 kN | 0.15 kHz | 2.5 kg |
仕様・規格
| 許容過負荷 | 150 ％R.C. |
|---|---|
| 定格出力 | 1.5 mV/V±1 ％ |
| 直線性 | 0.15 %R.O. |
| ヒステリシス | 0.15 %R.O. |
| 繰り返し性 | 0.1 %R.O. |
| 推奨印加電圧 | 10 V 以内 |
| 許容印加電圧 | 15 V |
| 入力抵抗 | 350 Ω |
| 出力抵抗 | 350 Ω |
| 温度補償範囲 | －10～60 ℃ |
| 許容温度範囲 | －30～80 ℃ |
| 零点の温度特性 | 0.01 %R.O./℃ |
| 出力の温度特性 | 0.01 %/℃ |
| コネクタ | レセプタクル／PRC03-21A10-7F |
| 付属ケーブル | L-A-5、コネクタの種類と接続を参照 |
注）このタイプのロードセルは引張検定のみデータが添付されますが圧縮用としてもご利用いただけます。
なお、当社の本機種のバックデータから引張感度と圧縮感度は、ほぼ同じ（0.2 %以内）ですが必要に応じて圧縮負荷検定を実施可能です（有償）。
