RCT-580
-
特長・用途
- 高精度・ローコスト・コンパクトなサイズ
- 全高が低く、ステージ等へ取付が容易
- 引張圧縮両用、広範囲な定格容量（20 N～1 kN ）
- 精度クラス：0.05 %RO

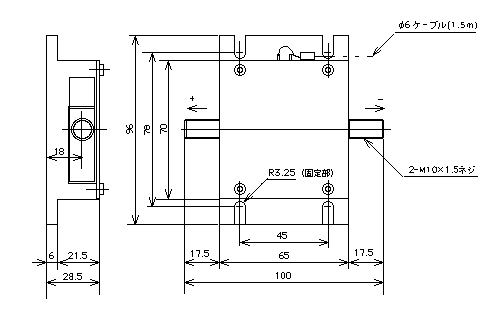

型式・外観寸法
形式名・質量（単位：mm）
| 形式名 | 定格容量 | 質量 |
|---|---|---|
| RCT-20N-580 | 20 N | 約330 g |
| RCT-50N-580 | 50 N | 約330 g |
| RCT-500N-580 | 500 N | 約330 g |
| RCT-1KN-580 | 1 kN | 約330 g |
※質量はケーブルを含みません。
※定格100 N,200 Nの製作可能です。
※全て受注生産品です。
仕様・規格
| 許容過負荷 | 150 %RC |
|---|---|
| 定格出力 | 1 mV/V±1 % |
| 直線性 | 0.05 %RO |
| ヒステリシス | 0.05 %RO |
| 繰り返し性 | 0.03 %RO |
| 推奨印加電圧 | 10 V 以内 |
| 許容印加電圧 | 15 V |
| 入力抵抗 | 350 Ω |
| 出力抵抗 | 350 Ω |
| 温度補償範囲 | 0～50 ℃ |
| 許容温度範囲 | -10～60 ℃ |
| 零点の温度特性 | 0.01 %RO/℃ |
| 出力の温度特性 | 0.01 %/℃ |
| ケーブル | Φ 6 mm-4芯シールド1.5 ｍ、先端むき出し |
