MRU
-
特長・用途

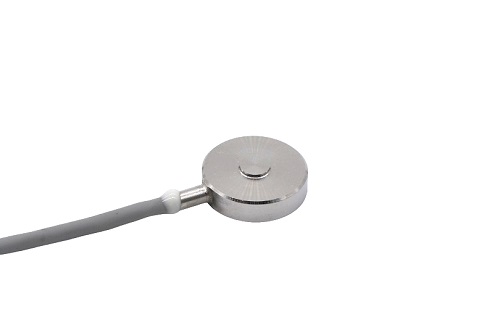

- 外径Φ14／厚さ4 mm、オールステンレス製、超小型＆高容量
- Φ4 のフラット面にて負荷受感が可能）
- 用途：咬合力測定、プレス圧管理、産業機械組込…
型式・外観寸法
型式名と定格容量・寸法（単位：mm）・固有振動数・質量
| 型式名 | 定格容量 | 固有振動数 | 質量 |
|---|---|---|---|
| MRU-200N | 200 N | 47 kHz | 3 g |
| MRU-500N | 500 N | 75 kHz | 3 g |
| MRU-1KN | 1 kN | 110 kHz | 3 g |
※質量はケーブルを含みません。
※外径Φ17／厚さ5 mmにて2 kN ・ 外径Φ17／厚さ6 mmにて3 kNの特注製作可能。
仕様・規格
| 許容過負荷 | 120 %R.C. |
|---|---|
| 定格出力 | 1 mV/V±20 % |
| 直線性 | 2 %R.O. |
| ヒステリシス | 2 %R.O. |
| 繰り返し性 | 1 %R.O. |
| 推奨印加電圧 | 2 V 以内 |
| 許容印加電圧 | 3 V |
| 入力抵抗 | 120 Ω |
| 出力抵抗 | 120 Ω |
| 温度補償範囲 | 0～60 ℃ |
| 許容温度範囲 | -10～60 ℃ |
| 零点の温度影響 | 0.2 %R.O./℃ |
| 出力の温度影響 | 0.03 %/℃ |
| ケーブル | Φ2 mm-4芯シールドケーブル2 ｍ、先端むき出し |
※ケーブルについて：
本ロードセルには可とう性に優れた極細横巻シールドケーブルを採用しておりますが、極細ケーブルの断線を避けるためセンサーが動く部位に装着する場合は中継端子を介してロボットケーブル等への接続を推奨いたします。 尚、ロードセルの直出しケーブルは2 ｍとなっておりますが、ケーブル長さを変更してご使用いただいても特に問題ありません。
