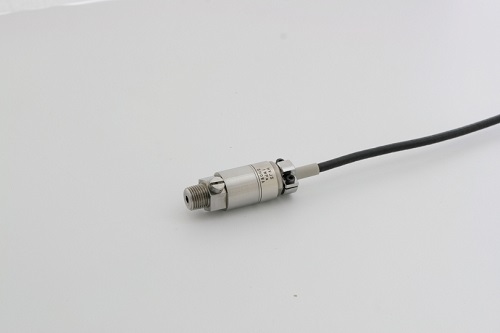

HVJS-JG
-
特長・用途
- 小型・軽量（40 g／ケーブルを除く）
- 耐振構造（300 m/s2）
- 高温対応（150 ℃）
- 受圧部にステンレスを使用し耐食性に優れている
- 精度クラス：0.5 %R.O.
型式・外観寸法
形式名と定格容量・固有振動数・質量
| 形式名 | 定格容量 | 固有振動数 | 質量 |
|---|---|---|---|
| HVJS-1JG | 1 MPa(10.20 kgf/cm2) | 38 kHz | 40 g |
| HVJS-2JG | 2 MPa(20.39 kgf/cm2) | 60 kHz | 40 g |
| HVJS-5JG | 5 MPa(50.99 kgf/cm2) | 95 kHz | 40 g |
| HVJS-10JG | 10 MPa(102.0kgf/cm2) | 165 kHz | 40 g |
※質量は中継ケーブルを含みません。
※固有振動数は弾性体単体での計算値です。圧力応答性は圧力媒体等に依存されます。
仕様・規格
| 許容過負荷 | 120 %R.C. |
|---|---|
| 定格出力 | 1.0 mV/V (1 MPa) |
| 1.5 mV/V (2 MPa～10 MPa) | |
| 直線性 | 0.5 %R.O. |
| ヒステリシス | 0.5 %R.O. |
| 繰り返し性 | 0.3 %R.O. |
| 推奨印加電圧 | 4 V 以内 |
| 許容印加電圧 | 6 V |
| 入力抵抗 | 370 Ω |
| 出力抵抗 | 350 Ω |
| 温度補償範囲 | -10～150 ℃ |
| 許容温度範囲 | -20～165 ℃ |
| 零点の温度影響 | 0.008 %R.O./℃ |
| 出力の温度影響 | 0.01 %/℃ |
| ケーブル | Φ4 mm 4芯シールド耐熱ケーブル 5 m |
| 先端コネクタ付 | |
| コネクタ | プラグ／PRC03-12A10-7M |
