HCWB

特長・用途

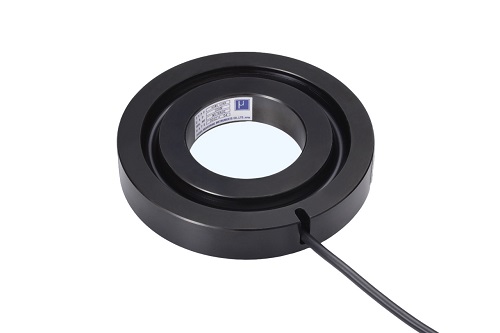

高信頼、汎用型ワッシャーロードセル
豊富な納入実績・ローコスト
広範囲な定格容量（30 kN～500 kN）
用途：射出成型機・プレス機械・ボルトテンション測定…
精度クラス：1 %

型式・外観寸法

型式名と定格容量・寸法（単位：mm）・固有振動数・質量

型式名	定格容量	A	B	C	D	E	F	G	H	I	J/K	質　量
HCWB-30KN	30 kN	28	117	85	65	40	90	9.5	104	52	M5深10	1.6 kg
HCWB-50KN	50 kN	28	155	124	102	72	128	9.5	140	87	M6深12	2.5 kg
HCWB-100KN	100 kN	32	198	156	134	90	163	10	182	112	M6深12	5.0 kg
HCWB-200KN	200 kN	40	220	180	156	110	186	12	196	132	M6深12	7.2 kg
HCWB-300KN	300 kN	50	285	233	205	145	238	15	260	170	M6深12	15 kg
HCWB-500KN	500 kN	50	335	285	255	200	290	15	310	230	M6深12	18 kg

※全て受注生産品です。
※詳細寸法についてはお問い合わせ下さい。

仕様・規格

許容過負荷	150 %RC
定格出力	1 mV/V±1%
直線性	1 %RO
ヒステリシス	1 %RO
繰り返し性	0.3 %RO
推奨印加電圧	10 V 以内
許容印加電圧	15 V
入力抵抗	350 Ω
出力抵抗	350 Ω
温度補償範囲	-10～60 ℃
許容温度範囲	-20～80 ℃
零点の温度影響	0.01 %RO/℃
出力の温度影響	0.01 %/℃
ケーブル	Φ6 mm-4芯シールドケーブル0.5 ｍ、先端コネクタ付
コネクタ	ジャック／PRC03-32A10-7F
付属ケーブル	L-A-5、コネクタの種類と接続を参照
